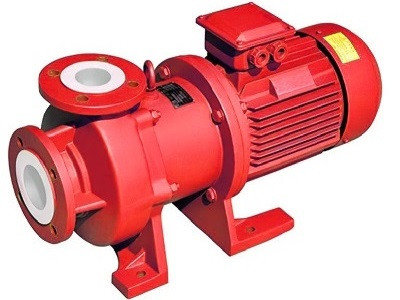

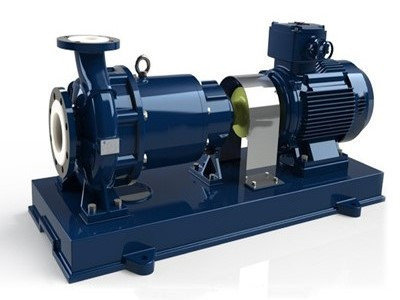

Химически стойкие горизонтальные центробежные футерованные насосы с магнитной муфтой СQB-F PIONEER
ОДО "ГАЗСТРОЙПЛАСТ" реализует в Беларуси промышленные химически стойкие горизонтальные центробежные насосы с магнитной муфтой футерованные фторопластом (тефлоном) CQB-F PIONEER от производителя LUOYANG PIONEER ANTICORROSION EQUIPMENT CO.,LTD.
 |
 |
Насосы CQB-F - это центробежные горизонтальные насосы с магнитной муфтой, футерованные фторопластом (тефлоном). Это позволяет использовать их для перекачивания агрессивных сред в широком диапазоне рабочих температур. Возможно изготовление насосов с футеровкой PVDF, PTFE, PFA.
Модельный ряд насосов CQB представлен аппаратами электрической мощностью от 1,5 до 37кВт и производительностью от 2 до 240 м. куб./ч.
Модельный ряд химически стойких насосов CQB-F
| модель |
поток, м3/ч |
напор, м |
мощность, кВт |
вход/выход, мм |
NPSHr*, м |
вес, кг. |
| CQB25-20-130F | 2 | 21 | 1,5 | 25/20 | 2,5 | 55 |
| CQB25-20-150F | 2 | 26 | 1,5 | 25/20 | 2,5 | 55 |
| CQB32-20-130F | 2 | 21 | 1,5 | 32/20 | 2,5 | 55 |
| CQB32-20-150F | 2 | 26 | 1,5 | 32/20 | 2,5 | 55 |
| CQB40-25-130F | 4 | 21 | 2,2 | 40/25 | 3 | 55 |
| CQB40-25-150F | 4 | 26 | 2,2 | 40/25 | 3 | 55 |
| CQB40-25-160F | 4 | 31 | 3 | 40/25 | 3 | 80 |
| CQB40-25-170F | 4 | 36 | 3 | 40/25 | 3 | 80 |
| CQB40-25-180F | 4 | 40 | 4 | 40/25 | 3 | 85 |
| CQB40-25-185F | 0,7 | 40 | 3 | 40/25 | 3 | 80 |
| CQB40-25-190F | 4 | 46 | 5,5 | 40/25 | 3 | 115 |
| CQB40-25-200F | 4 | 51 | 5,5 | 40/25 | 3 | 115 |
| CQB50-32-150F | 7 | 26 | 3 | 50/32 | 3,5 | 85 |
| CQB50-32-160F | 7 | 33 | 4 | 50/32 | 3,5 | 85 |
| CQB50-40-160F | 8 | 32 | 5,5 | 50/40 | 3,5 | 115 |
| CQB50-40-170F | 8 | 36 | 5,5 | 50/40 | 3,5 | 115 |
| CQB50-40-160F | 8 | 41 | 5,5 | 50/40 | 3.5 | 115 |
| CQB50-32-190F | 7 | 46 | 7,5 | 50/32 | 3,5 | 115 |
| CQB50-32-200F | 7 | 51 | 7,5 | 50/32 | 3,5 | 115 |
| CQB65-50-130F | 15 | 21 | 4 | 65/50 | 4 | 85 |
| CQB65-50-150F | 15 | 26 | 5,5 | 65/50 | 4 | 115 |
| CQB65-50-160F | 15 | 37 | 7,5 | 65/50 | 4 | 120 |
| CQB65-50-170F | 15 | 42 | 7,5 | 65/50 | 4 | 120 |
| CQB65-40-180F | 15 | 42 | 11 | 65/40 | 4 | 215 |
| CQB65-40-190F | 15 | 47 | 11 | 65/40 | 4 | 215 |
| CQB65-40-200F | 15 | 52 | 11 | 65/40 | 4 | 215 |
| CQB65-40-250F | 15 | 82 | 18,5 | 65/40 | 4 | 315 |
| CQB80-50-180F | 35 | 23 | 7,5 | 80/50 | 4,5 | 120 |
| CQB80-50-150F | 35 | 30 | 7,5 | 80/50 | 4,5 | 120 |
| CQB80-50-160F | 35 | 34 | 11 | 80/50 | 4,5 | 215 |
| CQB80-50-170F | 35 | 38 | 11 | 80/50 | 4,5 | 215 |
| CQB80-50-180F | 35 | 42 | 15 | 80/50 | 4,5 | 225 |
| CQB80-50-190F | 35 | 47 | 18,5 | 80/50 | 4,5 | 240 |
| CQB80-50-200F | 35 | 52 | 18,5 | 80/50 | 4,5 | 240 |
| CQB80-50-250F | 35 | 82 | 30 | 80/50 | 4,5 | 390 |
| CQB100-80-130F | 70 | 22 | 15 | 100/80 | 5 | 225 |
| CQB100-80-160F | 60 | 34 | 18,5 | 100/80 | 5 | 260 |
| CQB100-80-180F | 60 | 42 | 30 | 100/80 | 5 | 435 |
| CQB100-65-200F | 60 | 52 | 30 | 100/65 | 4,5 | 390 |
| CQB125-100-160F | 120 | 34 | 30 | 125/100 | 6 | 660 |
| CQB125-100-200F | 120 | 45 | 37 | 125/100 | 6 | 680 |
| CQB150-125-250F | 120 | 25 | 22 (4P) | 150/125 | 6 | 850 |
| CQB150-125-315F | 120 | 36 | 37 (4P) | 150/125 | 6 | 880 |
*Кавитационный требуемый запас насоса (NPSHr) — это минимальное давление на входе в насос, при котором данная модель работает без возникновения кавитации. Он измеряется в метрах водяного столба и указывает на способность насоса обеспечивать бесперебойную работу при определённых условиях.
Заказать футерованный насос с магнитной муфтой CQB-F PIONEER в Минске
или получить справку по телефону: ☎ +375 (29) 620-95-32
Для подбора футерованного насоса и расчета стоимости высылайте техническое задание на почту gsplast@mail.ru
Принцип работы насосов с магнитной муфтой
Принцип работы магнитной муфты в промышленных горизонтальных центробежных насосах основан на использовании электромагнитной силы для передачи крутящего момента между двумя полумуфтами.
Магнитная муфта состоит из двух основных частей: ведущей полумуфты, расположенной на валу двигателя, и ведомой полумуфты, встроенной в рабочую камеру насоса. При подаче электрического тока на обмотку ведущей полумуфты возникает электромагнитное поле, которое притягивает к себе ведомую полумуфту.
Благодаря силе электромагнитного притяжения, крутящий момент передаётся от ведущей полумуфты к ведомой без использования механических соединений. Это позволяет избежать утечек перекачиваемой жидкости и обеспечивает герметичность системы.
Ведомая полумуфта, в свою очередь, приводит в движение рабочее колесо насоса, которое создаёт центробежную силу и обеспечивает перекачивание жидкости.

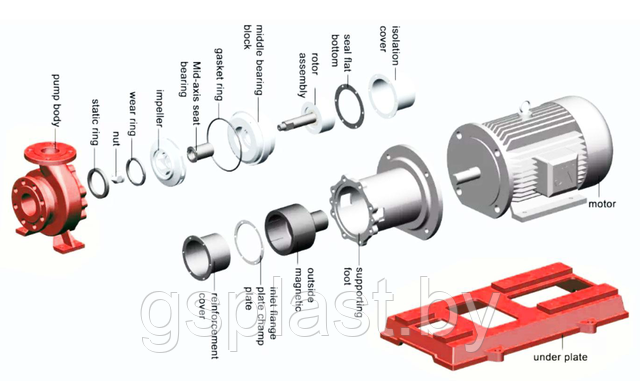

Техническое устройство футерованных центробежных насосов
Фторопласт-4 (тефлон) - химическая стойкость
Фторопласт-4 (тефлон) обладает высокой химической стойкостью. Он устойчив к воздействию щелочей, органических и минеральных кислот, различных растворителей и прочих агрессивных сред.
Наиболее часто встречающиеся агрессивные вещества, к которым стоек тефлон (фторопласт):
-
сильные кислоты, такие как серная, концентрированная соляная и фосфорная кислоты;
-
большинство сильных щелочей, например, натриевая или калиевая щёлочь;
-
органические растворители, такие как бензол, ацетон и этанол.
Сфера применения магнитных насосов
Магнитные насосы, футерованные тефлоном, находят применение в различных отраслях промышленности благодаря своим уникальным свойствам. Они используются для перекачки агрессивных жидкостей, таких как кислоты, щёлочи и растворители, а также для работы с абразивными материалами.
Тефлон обеспечивает надёжную защиту от коррозии и химического воздействия, что делает магнитные насосы идеальным решением для работы в сложных условиях. Кроме того, тефлон обладает низким коэффициентом трения, что позволяет насосам работать без износа и потери производительности на протяжении длительного времени.
Применение магнитных насосов, футерованных тефлоном, особенно актуально в химической, нефтехимической, пищевой и фармацевтической отраслях, где требуется высокая степень безопасности и надёжности оборудования.

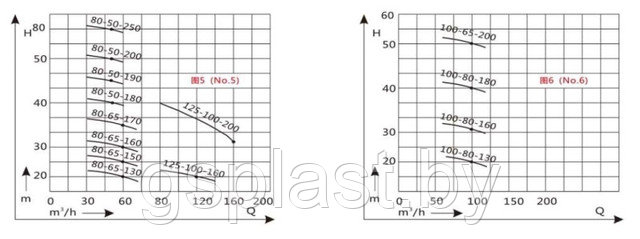

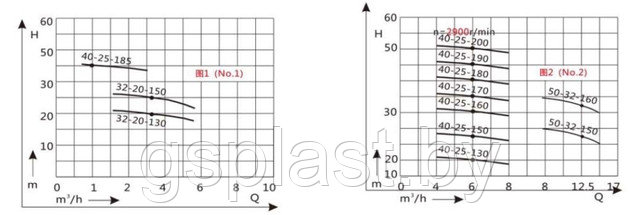

Графики производительности насосов CQB-F
Дополнительная информация предоставляется по запросу.
Заказать футерованный насос с магнитной муфтой CQB-F PIONEER в Минске
или получить справку по телефону: ☎ +375 (29) 620-95-32
Для подбора футерованного насоса и расчета стоимости высылайте техническое задание на почту gsplast@mail.ru
